ДИАГНОСТИКА АВТОМОБИЛЬНОГО АККУМУЛЯТОРА И ЕГО ОБСЛУЖИВАНИЕ
Автомобильный аккумулятор служит для накопления электрической энергии и питания ею бортовой сети автомобиля, прежде всего электростартера двигателя при запуске. В статье речь пойдет о том, как правильно производится диагностика аккумулятора автомобиля, контроль его заряда, а также будет рассмотрена проверка уровня и плотности электролита в аккумуляторе.
Система электрооборудования большинства автомобилей 12-вольтовая, с отрицательной массой. Конструкция автомобильных аккумуляторов довольно проста: состоят они из 6 блоков свинцовых пластин с наполнителем, погруженных в емкость, которую заполняет электролит. Электролит является водным раствором серной кислоты. Каждый из блоков обеспечивает напряжение около 2-х вольт и соединяются последовательно, в сумме обеспечивая напряжение на уровне 12-13 В. Подзарядка аккумулятора автомобиля осуществляется генератором при работе двигателя. Отдельно стоят гелевые аккумуляторы, которые отличаются по устройству от кислотных аккумуляторов. Достоинства и недостатки гелевых аккумуляторов можно узнать здесь. Перед обслуживанием аккумуляторную батарею необходимо снять с автомобиля. Отсоединение аккумулятора от бортовой сети – процесс ответственный. Сначала обязательно снимается отрицательная клемма, а в процессе установки эту же клемму устанавливают последней.
ПРОВЕРКА УРОВНЯ ЭЛЕКТРОЛИТА В АККУМУЛЯТОРЕ. ПРИГОТОВЛЕНИЕ ЭЛЕКТРОЛИТА
Проверку уровня и плотности электролита следует проводить раз в три месяца, чтобы своевременно контролировать состояние батареи.
Уровень электролита в аккумуляторе проверяется через заливные отверстия при помощи полой стеклянной трубки, имеющей внутренний диаметр 4-5 мм. Один конец трубки опускается через отверстие до упора в предохранительный щиток. Отверстие трубки на другом конце плотно закрывается пальцем, после чего она вынимается. Столбик электролита, оставшегося в трубке должен быть в пределах 12-15 мм. Если в аккумуляторе имеется индикатор (тубус), то уровень электролита должен находиться на одном уровне или быть выше него на 3-5 мм.
Приготовление электролита для аккумуляторов производится только из аккумуляторной серной кислоты с добавлением дистиллированной воды. Использовать техническую серную кислоту и обычную воду не допускается, так как электролит обязан иметь высокую степень чистоты. В противном случае будет происходить ускоренная саморазрядка (сульфитация) батареи, уменьшение ее емкости и разрушение пластин. При понижении уровня электролита в результате испарения воды для восстановления требуемого объема необходимо доливать исключительно дистиллированную воду и ни в коем случае готовый электролит! В случае, когда уровень электролита превышает нормальный, его следует отсасывать резиновой грушей со стеклянным или эбонитовым наконечником. Если в аккумуляторе будет повышенный уровень электролита, то он способен выплескиваться, что также нежелательно.
Во время приготовления электролита серная кислота тонкой струйкой доливается в воду, при этом раствор перемешивается стеклянной или эбонитовой палочкой. Лить воду в кислоту запрещается, так как плотность воды намного ниже кислоты. Вода не сможет погрузиться в кислоту и останется на поверхности, при этом происходящие химические реакции вызовут нагрев и разбрызгивание кислоты. Существует вероятность получить ожоги.
Проверка уровня электролита аккумулятора
ПРОВЕРКА ПЛОТНОСТИ ЭЛЕКТРОЛИТА. ДЕНСИМЕТР

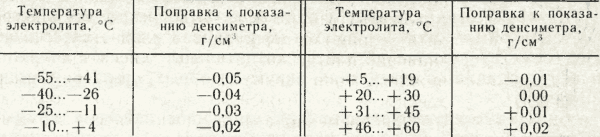

Одним из важнейших параметров электролита является его плотность. Плотность электролита в аккумуляторе проверяется денсиметром при температуре +25°С. В случае, если температура отличается от требуемой, в показания денсиметра вносятся поправки в соответствии с приведенной таблицей
В период эксплуатации аккумулятора плотность электролита непрерывно изменяется. Существует обратимое изменение плотности – нормальный интервал заряда и разряда батареи. Для новой и исправной АКБ нормальный интервал изменения плотности электролита (полный разряд – полный заряд) составляет 0,15-0,16 .
Существуют также необратимые изменения плотности, например, при испарении воды во время кипения электролита. При этом его плотность увеличивается.
Высокая плотность электролита приводит к снижению срока службы аккумуляторной батареи. Низкая плотность электролита в аккумуляторе приводит к снижению напряжения, затрудненному пуску двигателя.
Ниже приведена таблица рекомендуемой плотности электролита для климатической зоны, в которой эксплуатируется АКБ.
Плотность электролита измеряется специальным прибором – денсиметром.
Он состоит из
1 ареометра
2 резиновой груши
3 стеклянной трубки
4 наконечника.
Наконечник 4 погружается в электролит через заливное отверстие в корпусе аккумулятора и с помощью резиновой груши часть электролита засасывается внутрь стеклянной трубки. При этом ареометр (поплавок) должен всплыть в корпусе трубки, не касаясь ее стенок. После прекращения колебаний ареометра производится отсчет показаний по шкале вдоль линии жидкости. Взгляд наблюдателя должен находиться на уровне поверхности.
Определение уровня плотности электролита по денсиметру.
Проверка плотности производится в каждом отсеке АКБ отдельно, разница между показаниями не должна превышать 0,01 . Низкая плотность электролита зимой создает опасность его замерзания.
При необходимости производится корректировка плотности. Предварительно из отсека АКБ отсасывается некоторый объем электролита, вместо которого добавляется либо корректирующий электролит, либо дистиллированная вода. Низкая плотность электролита в аккумуляторе устраняется путем добавления корректирующего электролита с плотностью 1,40 . Соответственно при повышенной плотности электролита в аккумуляторе следует добавить дистиллированную воду. После этого производится зарядка батареи номинальным током в течение 30 мин с последующей выдержкой в течение 1-2 часов для лучшего перемешивания электролита и выравнивания его плотности во всех отсеках АКБ.
КАК ПРОВЕРИТЬ ЗАРЯД АККУМУЛЯТОРА
Как проверить заряд аккумулятора автомобиля? Провести эти измерения можно с помощью нагрузочной вилки. Этот прибор состоит из двух контактов, вольтметра, рукоятки и переключателя нагрузочного сопротивления. Один из вариантов представлен на рисунке.
Нагрузочное сопротивление настраивается таким образом, чтобы обеспечить ток разряда, больший значения емкости в 3 раза. К примеру, если емкость аккумулятора составляет 55 Ач, значит, ток разряда должен быть равен 165 А. Нагрузочная вилка своими контактами подключается к клеммам батареи, после чего замеряется время, в течение которого напряжение снизится с 12,6 до 6 В. Для полностью заряженной и исправной АКБ это время должно составлять не менее 3-х минут.
Заряд аккумулятора также можно оценить по величине выходного напряжения. Для его измерения необходимо воспользоваться вольтметром или мультиметром, предварительно сняв провод с минусовой клеммы АКБ. Ниже приведена таблица зависимости заряда от выходного напряжения.
Современные необслуживаемые батареи имеют индикатор заряда аккумулятора. При полной зарядке индикатор имеет зеленый цвет. При уменьшении заряда его цвет меняется от зеленого до белого или красного.
Для зарядки аккумулятора стоит воспользоваться специальным зарядным устройством. Зарядное устройство представляет собой источник постоянного тока. При подсоединении его к аккумулятору положительный полюс соединяют строго с положительной клеммой батареи, отрицательный – с отрицательной клеммой. Необходимо, чтобы выходное напряжение зарядного устройства было обязательно выше напряжения АКБ для обеспечения прохождения зарядного тока.
Автомобильный аккумулятор заряжается номинальным током, равным 10% от номинальной емкости батареи. Например, при емкости 60 Ач номинальный ток зарядки должен составлять 6 А. При этом зарядка может продолжаться до 13-15 часов. Пробки заливных отверстий должны быть обязательно открыты!
Зарядка аккумуляторной батареи считается завершенной, если наблюдается постоянство плотности электролита и выходного напряжения в течение 2-х часов.
Своевременная проверка электролита и зарядка аккумулятора должна стать хорошей привычкой для автолюбителя. Это позволит продлить срок службы батареи, обеспечить бесперебойное питание всех электроприборов автомобиля и сэкономить средства.
